Samsung Electronics ile ASML, ileri yarı iletken üretiminde High NA EUV litografi ve 12 inç fotomaske teknolojileri için iş birliğini genişletti. 8 Eylül 2026 tarihli ortaklık açıklamasına göre Samsung, onlarca yıldır kullanılan 6 inç fotomaske standardından daha büyük 12 inç platformun geliştirilmesine katılacak. Şirket ayrıca High NA EUV teknolojisini 2028'e kadar gelecekteki DRAM seri üretimine taşımayı planlıyor.
Bu duyuru tüketicinin hemen satın alabileceği bir ürün değil. Etkisi, birkaç yıl sonra daha yoğun, hızlı ve enerji verimli bellek ile işlemcilerde görülebilecek bir üretim altyapısı yatırımı. Planlanan takvim ileriye dönük bir hedeftir; üretim verimi, maliyet ve teknik hazırlık sonucuna göre değişebilir.
Önce EUV ve High NA ne demek?
Çip üretiminde litografi, devre desenlerini silikon plaka üzerine aktaran temel aşamalardan biridir. Daha kısa dalga boyu ve daha hassas optik sistem, daha küçük ayrıntıların basılmasını sağlar. EUV, 13,5 nanometre dalga boyundaki aşırı morötesi ışığı kullanır ve günümüzün ileri üretim süreçlerinde kritik rol oynar.
High NA EUV, sistemin sayısal açıklığını 0,33'ten 0,55'e çıkarır. Daha yüksek sayısal açıklık, daha ince çizgilerin ve birbirine daha yakın yapıların daha net basılmasına yardım eder. ASML'nin EXE platformu bu amaçla yeni optik tasarım ve daha hızlı hareket eden plaka ile maske tablaları kullanıyor.
Buradaki “daha küçük” ifadesi yalnızca pazarlama için kullanılan düğüm adına eşit değildir. Gerçek kazanç, belirli katmanda daha az çoklu desenleme, daha iyi çözünürlük, daha kontrollü kenar yapısı ve üretilebilir tasarımlar olarak ortaya çıkar. Sürecin maliyeti ve hata oranı da çözünürlük kadar önemlidir.
Fotomaske neden büyüyor?
Fotomaske, çip katmanındaki desenin şablonu gibi düşünülebilir. Yarı iletken endüstrisi uzun süredir 6 inç maskeleri kullanıyor. Samsung'un katıldığı yeni girişim, High NA EUV için 12 inç maske platformu geliştirmeyi hedefliyor. Alanın büyümesi, daha geniş desenlerin tek parça hâlinde ele alınmasına ve bazı “stitching”, yani görüntü bölümlerini birleştirme kısıtlarının azaltılmasına yardım edebilir.
Samsung ve ASML, daha büyük maskelerin fabrika verimliliğini artırabileceğini, üretim maliyetini düşürebileceğini ve High NA sistemlerin kapasitesinden daha fazla yararlanılmasını sağlayabileceğini belirtiyor. Bunlar henüz gerçekleşmiş sonuçlar değil, geliştirme programının hedefleri. Maske üretimi, taşıma, kusur denetimi ve mevcut fabrika altyapısının uyarlanması önemli mühendislik işleri gerektirecek.
12 inç platforma geçiş yalnızca maskeyi büyütmekten ibaret değil. Maske yazma cihazları, inceleme sistemleri, temizleme süreçleri, saklama kutuları ve otomasyon ekipmanlarının da yeni ölçüye uyum sağlaması gerekir. Ekosistemde birden fazla tedarikçinin aynı standartta buluşması bu yüzden kritik.
Samsung neden DRAM tarafında kullanmak istiyor?
DRAM hücreleri küçüldükçe kapasitans, sızıntı, desen doğruluğu ve üretim verimi gibi sorunlar büyür. High NA EUV, daha yüksek çözünürlük sayesinde bazı karmaşık katmanları daha az pozlama adımıyla üretme potansiyeli taşıyor. Süreç sadeleşirse hem hata olasılığı hem de toplam üretim süresi düşebilir.
Samsung, High NA EUV'yi gelecekteki DRAM yüksek hacimli üretiminde 2028'e kadar kullanmayı planladığını açıkladı. Şirket bunu endüstride ilk hedef olarak tanımlıyor. Ancak “kullanmak” ifadesinin hangi ürün ailesini, kaç katmanı ve ne ölçekte kapasiteyi kapsadığı ilerleyen teknik duyurularla netleşmeli.
Bellek piyasasında üretim verimi doğrudan fiyatı etkiler. Yeni teknoloji ilk dönemde pahalı olabilir; fakat yüksek verim ve daha az işlem adımı sağlarsa zaman içinde bit başına maliyeti azaltabilir. Bu düşüşün son kullanıcı fiyatına ne kadar yansıyacağı talep, rekabet ve kapasiteye bağlı.
Yapay zekâ talebi bu ortaklığın neresinde?
Yapay zekâ sunucuları yalnızca güçlü GPU'lara değil, yüksek bant genişlikli bellek ve gelişmiş mantık çiplerine ihtiyaç duyuyor. Model boyutu ve veri merkezi kapasitesi büyüdükçe bellek yoğunluğu, enerji verimliliği ve üretim hacmi daha önemli hâle geliyor. Samsung-ASML iş birliği bu talebin üretim tarafındaki karşılıklarından biri.
High NA EUV, daha yoğun devreleri mümkün kılabilir; ancak tek başına yapay zekâ çip kıtlığını çözmez. HBM paketleme, gelişmiş ara bağlantı, güç dağıtımı, soğutma ve fabrika kapasitesi de darboğaz oluşturabilir. Bir teknoloji haberini yalnızca “daha küçük nanometre” yarışına indirgemek bu bütünlüğü kaçırır.
Samsung'un bellek ve dökümhane faaliyetlerini aynı şirket içinde yürütmesi, geliştirme sonuçlarını farklı ürünlerde kullanma potansiyeli veriyor. ASML ise ileri litografi makinelerinin ana tedarikçisi. Bu yakın ilişki, makine ile üretim sürecinin birlikte ayarlanmasını hızlandırabilir.
Tüketiciye ne zaman yansır?
2028 hedefi tutulsa bile yeni DRAM'in cihazlara girmesi ek süre gerektirir. Önce fabrikada süreç yeterliliği sağlanır, ardından ürün doğrulaması, müşteri testleri ve seri tedarik başlar. Bu nedenle telefon veya bilgisayar alımını yalnızca bu duyuruya göre ertelemek mantıklı değil.
Uzun vadede olası kazanımlar daha yüksek bellek kapasitesi, daha düşük enerji tüketimi ve yüksek bant genişliği olabilir. Veri merkezinde enerji başına işlem miktarı artarken dizüstü ve mobil cihazlarda pil ömrü iyileşebilir. Fakat bunların her biri nihai ürün tasarımına bağlıdır.
Ortaklık jeopolitik açıdan da önemli. İleri litografi sistemleri, maske teknolojisi ve bellek üretimi küresel tedarik zincirinin en stratejik halkaları arasında. Yeni standardın yaygınlaşması için malzeme, optik, ölçüm ve yazılım tedarikçilerinin de kapasite yatırımı yapması gerekecek.
6 inçten 12 inçe geçişin olası artıları
- High NA EUV'de daha geniş desen alanı
- Birleştirme kısıtlarının azalması
- Fabrika verimliliğinde artış potansiyeli
- Bazı katmanlarda daha sade üretim akışı
- Gelecek DRAM nesilleri için daha yüksek çözünürlük
Başlıca riskler
- Yeni maske ekosisteminin yüksek başlangıç maliyeti
- Kusur denetimi ve taşıma ekipmanlarının yeniden tasarlanması
- 2028 takviminin teknik hazırlığa bağlı olması
- İlk üretim döneminde verim oranının belirsizliği
- Kazancın son kullanıcı fiyatına hemen yansımayabilmesi
Almadanincele Yorumu
Samsung ve ASML'nin duyurusu, günlük tüketici haberinden daha teknik görünse de önümüzdeki yılların cihaz performansını belirleyecek altyapıya dokunuyor. 12 inç fotomaske, High NA EUV'nin potansiyelini yüksek hacimli üretimde daha verimli kullanmak için önemli bir ekosistem değişikliği olabilir.
Burada temkinli olmak gerekiyor: 2028 bir plan, sonuç değil. Yeni platformun maliyet, kusur oranı ve üretim hızı avantajı gerçek fabrikalarda kanıtlanmalı. Yine de Samsung'un DRAM hedefi ve ASML'nin litografi uzmanlığı birlikte düşünüldüğünde, bellek üretiminde izlenmesi gereken en önemli uzun vadeli gelişmelerden biriyle karşı karşıyayız.

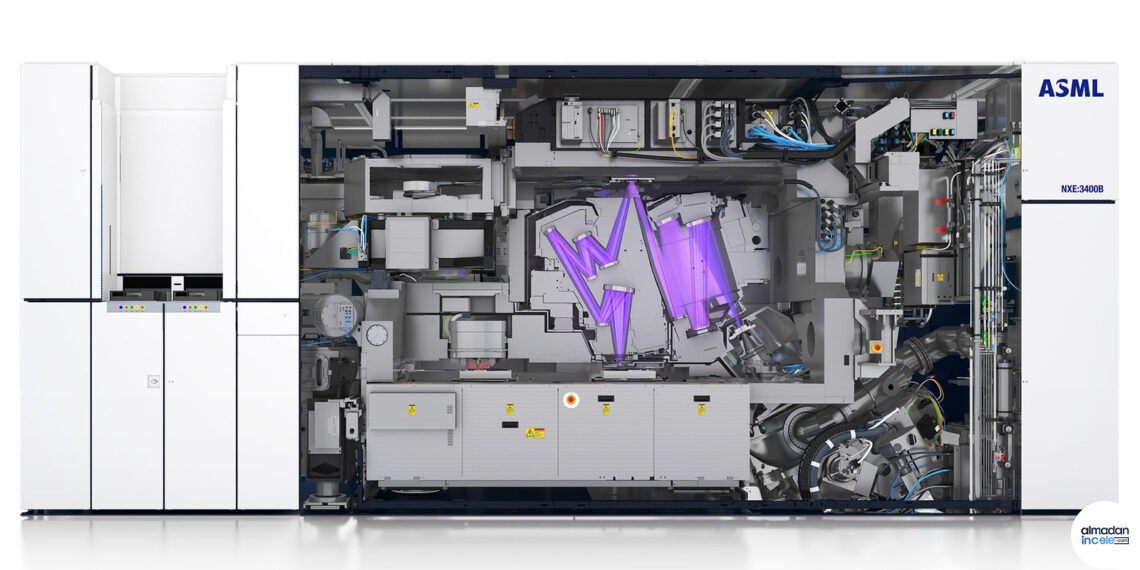

Kapak görseli: ASML resmi EUV litografi sistemi ürün görseli. Kullanım bilgisi: Üreticinin veya ilgili kurumun resmi basın materyali; hakları ilgili kurumdadır ve haber bağlamında kaynak gösterilerek editoryal kullanım.
