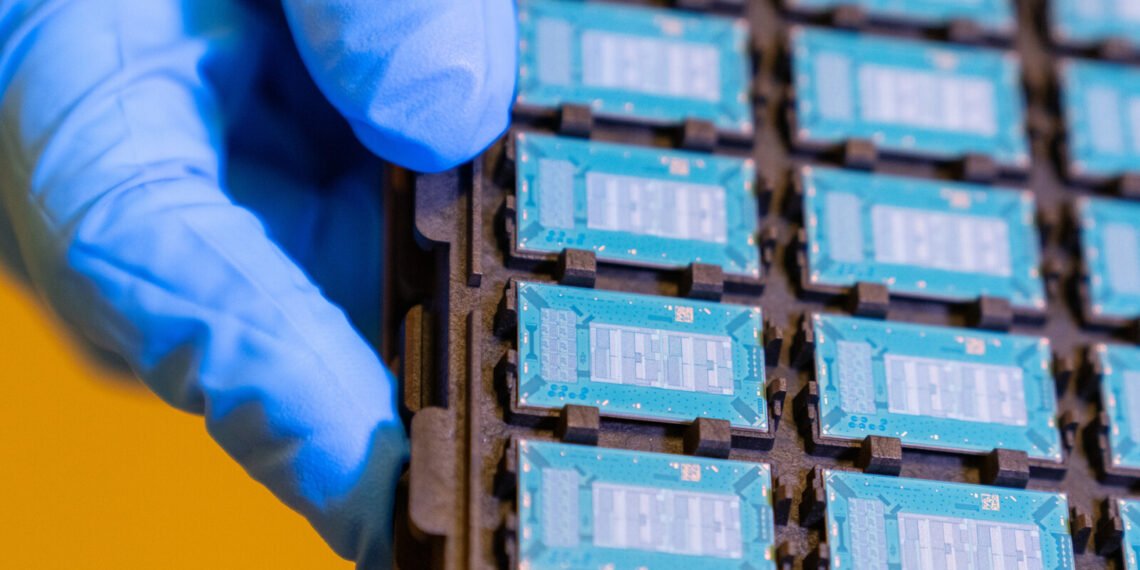

Intel ve Lens Technology Cam Tabanlı Yapay Zeka Çip Paketlerini Araştırıyor

Yapay zekâ hızlandırıcılarının performansı artık yalnızca transistör sayısıyla belirlenmiyor. Hesaplama yongaları, yüksek bant genişlikli bellek ve bağlantı birimleri aynı pakette büyüdükçe bu parçaları taşıyan alt tabaka kritik hâle geliyor. Intel ile Lens Technology, cam substrat kullanan gelişmiş yarı iletken paketleme yöntemlerini birlikte araştıracağını açıkladı.

24 Temmuz 2026 tarihli açıklama, hemen satışa çıkacak bir işlemci duyurusu değil. İki şirket performans, bağlantı yoğunluğu ve enerji verimliliği açısından camın potansiyelini değerlendirecek. Hedef alanlar arasında yapay zekâ, veri merkezi ve özel amaçlı yüksek performanslı hesaplama bulunuyor.

Çip Paketinde Substrat Ne İşe Yarıyor?

Substrat, çıplak yarı iletken yongalar ile baskılı devre kartı arasında elektriksel ve mekanik köprü görevi görüyor. Güç hatlarını, veri bağlantılarını ve fiziksel desteği tek yapıda topluyor. Yapay zekâ işlemcilerinde birden fazla hesaplama kalıbı ve HBM yığını yan yana yerleştirildiği için daha ince bağlantı çizgileri, daha kararlı yüzey ve daha büyük paket alanı gerekiyor.

Geleneksel organik malzemeler yıllardır maliyet ve üretim kolaylığı açısından avantajlı. Ancak paket boyutu büyüdükçe eğilme, boyutsal kararlılık ve bağlantı yoğunluğu sınırları daha görünür olabiliyor. Cam; düzlüğü, ısıl davranışı ve çok ince bağlantılara uygun yapısıyla bu sorunlara aday çözüm olarak araştırılıyor.

Yapay Zeka Sistemine Olası Katkısı

Bir hızlandırıcı ile belleği birbirine daha kısa ve yoğun hatlarla bağlamak, her veri aktarımında harcanan enerjiyi azaltabilir. Gecikmenin düşmesi ve daha fazla HBM kanalının aynı pakete sığması, büyük modellerin eğitimi ve çıkarımında toplam verimi yükseltebilir. Veri merkezinde küçük bir watt kazancı bile binlerce hızlandırıcıya yayıldığında soğutma ve elektrik bütçesinde önemli sonuç doğurur.

Camın daha büyük paketleri kararlı tutabilmesi, yonga üreticilerine tek dev kalıp yerine farklı işlevleri birleştiren chiplet tasarımlarında esneklik sağlayabilir. Intel’in gelişmiş paketleme tecrübesi ile Lens Technology’nin hassas cam üretim ölçeği bu noktada birbirini tamamlamayı amaçlıyor.

Neden Temkinli Olmak Gerekiyor?

Araştırma iş birliği, seri üretim takvimi veya müşteri anlaşması anlamına gelmiyor. Camın delinmesi, metal bağlantıların oluşturulması, kırılma riski, verim oranı ve maliyet gibi konular laboratuvar başarısından yüksek hacimli üretime geçişte belirleyici. Paketleme tesislerinin ekipman yatırımı ve tedarik zinciri de değişmek zorunda kalabilir.

Son kullanıcı açısından kısa vadede dizüstü bilgisayar fiyatını veya işlemci hızını değiştirecek bir gelişme beklenmemeli. İlk kullanım alanları, yüksek fiyatın enerji ve performans kazancıyla telafi edilebildiği veri merkezi hızlandırıcıları olabilir. Teknolojinin tüketici ürünlerine inmesi daha uzun bir olgunlaşma süreci gerektirebilir.

Almadanincele Yorumu

Yarı iletken yarışında paketleme artık arka plandaki üretim adımı değil, tasarımın parçası. Daha büyük modeller sürekli daha fazla bellek ve veri aktarımı isterken yalnızca çekirdek sayısını artırmak yeterli olmuyor. Intel-Lens iş birliği bu nedenle anlamlı; başarı sağlanırsa kazanç tek çipte değil, tüm sistemin enerji ve bağlantı dengesinde görülebilir.

Yine de “cam çipler geliyor” gibi bir sonuç çıkarmak erken. Burada söz konusu olan işlemcinin kendisinin camdan yapılması değil, yongaları taşıyan gelişmiş paket altlığının değişmesi. Önümüzdeki dönemde en önemli veriler üretim verimi, maliyet, güvenilirlik ve gerçek müşteri örnekleri olacak.

Cam ile Organik Altlık Arasındaki Fark

Organik paket altlıkları, reçine ve güçlendirici malzemelerin katmanlı yapısıyla uzun süredir sektör standardı. Üretim ekosistemi olgun ve maliyetleri kontrol edilebilir. Cam ise daha düşük yüzey pürüzlülüğü ve boyutsal kararlılık sayesinde bağlantıların daha sık yerleştirilmesine yardımcı olabilir. Ayrıca ısıl genleşme davranışının tasarıma göre ayarlanabilmesi, büyük paketlerde yongalar ile taşıyıcı arasında oluşan mekanik gerilimi azaltma potansiyeli taşır.

Öte yandan camın güçlü olması kırılmayacağı anlamına gelmez. İnce panelin üretim hattında taşınması, içinden yüksek yoğunluklu elektrik yollarının geçirilmesi ve kusurlu parçaların erken tespiti yeni süreçler gerektiriyor. Avantajın gerçek ürüne dönüşebilmesi için yalnızca laboratuvar örneği değil, yüksek verimle tekrarlanabilen panel üretimi gerekiyor.

Rekabette Nereye Oturuyor?

TSMC, Samsung ve diğer paketleme şirketleri de chiplet, silikon ara katman ve gelişmiş bağlantılar üzerinde çalışıyor. Cam substrat bu yöntemlerin hepsinin yerini bir gecede alacak tek teknoloji değil; bazı tasarımlarda tamamlayıcı rol üstlenebilir. Intel açısından başarı, kendi işlemcilerinin ötesinde paketleme hizmeti arayan müşterilere de kapasite sunabilmek anlamına gelebilir. Lens Technology’nin hassas cam üretim deneyimi, bu kapasiteyi ölçeklendirme ihtiyacına cevap vermeyi hedefliyor.

Son Kullanıcı Bu Gelişmeyi Nasıl İzlemeli?

Cam substrat konusunda sonraki önemli aşama, ortaklığın bir test hattı, üretim örneği veya belirli müşteri ürünü açıklaması olacak. Şirketlerin yalnızca teorik bağlantı yoğunluğu yerine paket boyutu, güç tüketimi, üretim verimi ve güvenilirlik testi paylaşması gerekiyor. Isıl çevrim, düşme, nem ve uzun süreli yüksek yük sonuçları, veri merkezi müşterisinin teknolojiye güvenmesi açısından belirleyici.

Tüketici için bu haber bugün yeni bir bilgisayar satın alma nedeni değil. Fakat birkaç yıl içinde daha fazla bellek taşıyan ve aynı güç sınırında daha hızlı çalışan hızlandırıcıların altyapısını hazırlayabilir. Cam paketleme başarıya ulaşırsa etkisini ürün kutusunda “cam” etiketi olarak değil; daha büyük yapay zekâ modelleri, daha yoğun sunucu rafları ve watt başına daha yüksek performans olarak görebiliriz.
